Jako dostawca granitowych szyn powietrznych często jestem pytany o proces wyrównywania tych kluczowych komponentów. W tym poście na blogu zagłębię się w szczegóły dotyczące wyrównywania granitowych szyn powietrznych, dzieląc się spostrzeżeniami opartymi na naszym bogatym doświadczeniu w branży.
Zrozumienie granitowych szyn powietrznych
Granitowe szyny powietrzne są niezbędnymi elementami maszyn precyzyjnych, oferującymi wysoką sztywność, doskonałe właściwości tłumiące i niską rozszerzalność cieplną. Te cechy czynią je idealnymi do zastosowań, w których najważniejsza jest precyzja i stabilność, takich jak produkcja półprzewodników, metrologia i obróbka z dużymi prędkościami. Osiowanie granitowych szyn powietrznych jest krytycznym krokiem w zapewnieniu optymalnej wydajności maszyn, których są częścią.
Wstępne przygotowanie
Przed rozpoczęciem procesu wyrównywania konieczna jest dokładna kontrola granitowych szyn powietrznych. Sprawdzamy, czy nie występują widoczne uszkodzenia, takie jak pęknięcia lub odpryski, które mogłyby mieć wpływ na ustawienie i ogólne działanie szyny. Dodatkowo dbamy o to, aby powierzchnia montażowa była czysta i wolna od zanieczyszczeń. Wszelkie zanieczyszczenia na powierzchni montażowej mogą prowadzić do nierównej instalacji i nieprawidłowego ustawienia.
Montaż granitowych szyn powietrznych
Pierwszym krokiem w procesie wyrównywania jest zamontowanie granitowych szyn powietrznych na podstawie maszyny. Wymaga to precyzyjnego pozycjonowania. Używamy bardzo precyzyjnych narzędzi pomiarowych, takich jak interferometry laserowe i współrzędnościowe maszyny pomiarowe (CMM), aby zapewnić, że szyny są umieszczone we właściwej pozycji względem punktów odniesienia maszyny.
Śruby mocujące dokręca się stopniowo i równomiernie, aby zapobiec zniekształceniom granitu. Nadmierne dokręcenie może powodować naprężenia w granicie, prowadząc do potencjalnych pęknięć i wpływając na wyrównanie. Kierujemy się określoną sekwencją i wartością momentu obrotowego, która jest określana na podstawie rozmiaru i konstrukcji szyn powietrznych.
Zgrubne wyrównanie
Po zamontowaniu szyn powietrznych przeprowadzane jest wstępne wyrównanie. Wiąże się to z dostosowaniem położenia szyn w celu dostosowania ich do pożądanego ustawienia. Do wstępnej regulacji używamy mechanicznych mechanizmów regulacyjnych, takich jak podkładki i śruby.
Na tym etapie sprawdzamy również równoległość pomiędzy dwiema szynami powietrznymi, jeśli używanych jest wiele szyn. Równoległość ma kluczowe znaczenie dla płynnego ruchu wózka po szynach. Każde znaczące odchylenie od równoległości może powodować nierównomierne zużycie szyn i wózka, co prowadzi do zmniejszenia precyzji i zwiększonych wymagań konserwacyjnych.
Dobre wyrównanie
Po wstępnym wyrównaniu przeprowadza się dokładne wyrównanie. Tutaj z pomocą przychodzą bardzo precyzyjne narzędzia pomiarowe. Interferometry laserowe służą do pomiaru prostoliniowości i płaskości szyn powietrznych z niezwykle dużą dokładnością.
Dokonujemy niewielkich korekt położenia szyn na podstawie pomiarów uzyskanych z interferometru laserowego. Regulacje te często mieszczą się w zakresie mikrometrów, co podkreśla poziom precyzji wymaganej w tym procesie. Celem jest osiągnięcie prostoliniowości i płaskości w ramach tolerancji określonej dla danego zastosowania.
Weryfikacja i kalibracja
Po zakończeniu dokładnego osiowania przeprowadzany jest proces weryfikacji, aby upewnić się, że osiowanie spełnia wymagane specyfikacje. Używamy tych samych precyzyjnych narzędzi pomiarowych do ponownego pomiaru prostoliniowości, płaskości i równoległości szyn powietrznych.
W przypadku wykrycia jakichkolwiek odchyleń dokonywane są dalsze korekty, aż osiowanie będzie mieściło się w akceptowalnych granicach tolerancji. Dodatkowo wykonywana jest kalibracja maszyny, aby zapewnić dokładność i powtarzalność ruchu po szynach powietrznych.
Znaczenie prawidłowego wyrównania
Prawidłowe ustawienie granitowych szyn powietrznych jest kluczowe z kilku powodów. Po pierwsze zapewnia dokładność ruchu maszyny. W zastosowaniach takich jak produkcja półprzewodników, gdzie wymagana jest precyzja na poziomie mikrometrów, nawet niewielka niewspółosiowość może prowadzić do wadliwych produktów.
Po drugie, właściwe ustawienie zmniejsza zużycie szyn powietrznych i ruchomych elementów. Wydłuża to żywotność maszyn i zmniejsza koszty konserwacji. Dobrze ustawiony system szyn pneumatycznych działa również płynniej, co skutkuje mniejszymi wibracjami i hałasem, co jest korzystne zarówno dla maszyny, jak i środowiska pracy.
Zastosowania granitowych szyn powietrznych
Granitowe szyny powietrzne są wykorzystywane w szerokim zakresie zastosowań. W dziedzinie metrologii stosuje się je we współrzędnościowych maszynach pomiarowych (CMM) w celu zapewnienia precyzyjnego ruchu w celu dokładnego pomiaru przedmiotów obrabianych. Wysoka sztywność i niska rozszerzalność cieplna granitu zapewniają dokładność i spójność pomiarów.
W produkcji półprzewodników w maszynach litograficznych stosuje się granitowe szyny powietrzne. Maszyny te wymagają niezwykle precyzyjnego ruchu do modelowania płytek półprzewodnikowych. Wyrównanie szyn powietrznych ma kluczowe znaczenie dla zapewnienia dokładności procesu modelowania.
Powiązane produkty

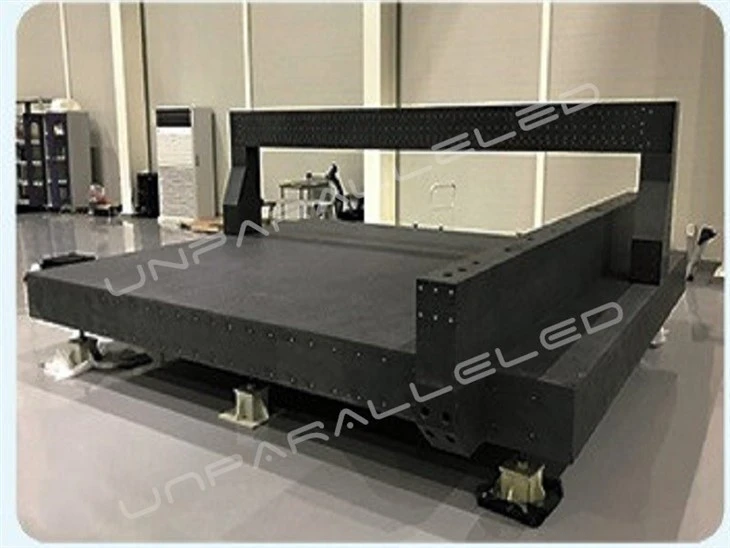

Jeśli interesują Cię nasze produkty z granitu, oferujemy różnorodne opcje. Możesz sprawdzić naszePodstawa granitowa do maszyn testujących przekładnie, co zapewnia stabilną i precyzyjną bazę do testowania przekładni. NaszPrecyzyjna konstrukcja maszyny granitowejzostał zaprojektowany w celu zwiększenia wydajności maszyn. A do zastosowań ultraprecyzyjnych oferujemy naszePodstawy granitowe dla ultra-precyzyjnościsą doskonałym wyborem.
