Wraz z szybkim rozwojem światowej produkcji ultraprecyzyjnej, granitowe platformy metrologiczne służą jako podstawowe komponenty referencyjne dla sprzętu inspekcyjnego. Precyzyjna ochrona podczas transportu stała się głównym przedmiotem zainteresowania całej branży. Platforma granitowa o płaskości na poziomie nanometrów po miesiącach szlifowania może ulec nieodwracalnej utracie precyzji lub nawet całkowitemu zezłomowaniu z powodu nieostrożnego obchodzenia się.
Nasz reporter odwiedził UNPARALLELED Group, producenta ultraprecyzyjnych produktów z siedzibą w Jinan w prowincji Shandong, i przeprowadził wywiad z jego starszym zespołem technicznym w zakresie obsługi i precyzyjnego zabezpieczenia platform z granitu metrologicznego.
Kontrola przed obsługą jest niezbędna
Kierownik techniczny UNPARALLELED zwraca uwagę, że przed jakąkolwiek operacją manipulacyjną należy przeprowadzić kompleksową precyzyjną kontrolę i rejestrację. „Stosujemy niemieckie wskaźniki zegarowe Mahr skalibrowane przez Instytut Metrologii w Shandong i interferometry laserowe firmy Renishaw, aby gromadzić dane dotyczące pełnej płaskości przed i po manipulacji. Dostarczają one klientom nie tylko dowodów porównawczych dotyczących dokładności przed wysyłką i po dostawie, ale także stanowią krytyczny dowód pozwalający ocenić, czy podczas transportu wystąpi deformacja”.
Ołów podkreśla, że granit charakteryzuje się dużą twardością i odpornością na zużycie, a jednocześnie pozostaje kruchy. Nierówna siła zewnętrzna lub uderzenie może łatwo spowodować mikropęknięcia lub złamania. Przed obsługą sprawdź, czy na powierzchni platformy nie występują odpryski; oczyścić i wypełnić materiałami ochronnymi wszystkie otwory gwintowane i szczeliny montażowe.
Rozwiązanie w zakresie opakowań kombinowanych miękkich i twardych
UNPARALLELED opracował sprawdzone procesy pakowania dla platform granitowych o różnych rozmiarach i wadze.
Dla platform średnich i małych (do 1 tony): skrzynie drewniane plus poduszki amortyzujące. Na dnie układane są płyty z pianki polietylenowej o dużej gęstości (o grubości większej lub równej 50 mm). Niestandardowa pianka EPE otacza wszystkie boki, aby wyeliminować sztywny kontakt platformy ze skrzynią. Zamontowano ochraniacze narożników w kształcie litery L, aby zapobiec uszkodzeniom krawędzi spowodowanym przez pasy do podnoszenia.
Dla platform o dużych gabarytach (powyżej 10 ton): niestandardowa podstawa z ramy stalowej z wewnętrznymi gumowymi matami amortyzującymi. Zabezpiecz platformę za pomocą pasów mocujących ze stali nierdzewnej, zachowując kontrolowane napięcie. „Nadmierne napięcie powoduje lokalną koncentrację naprężeń; niewystarczające napięcie powoduje przemieszczanie się podczas transportu” – wyjaśniają technicy. „Stosujemy klucze dynamometryczne do kontrolowanego dokręcania i umieszczamy uszczelki silikonowe pomiędzy paskami mocującymi a powierzchniami granitowymi.”
Temperatura i wilgotność: niewidzialne zagrożenia
„Wielu użytkowników skupia się wyłącznie na odporności na wstrząsy, ignorując wpływ temperatury i wilgotności na dokładność granitu” – ostrzegają inżynierowie UNPARALLELED.
Nawet przy niskim współczynniku rozszerzalności cieplnej granit nadal powoduje mierzalne odkształcenia pod wpływem ekstremalnych wahań temperatury. W pojazdach transportowych zaleca się instalowanie systemów kontroli temperatury, utrzymujących temperaturę przewozu na poziomie 18-25 stopni i wilgotność względną 45%-65%. Unikaj bezpośredniego narażenia platform z naszego warsztatu o stałej temperaturze 20 ± 0,5 stopnia na działanie wysokich lub niskich temperatur na zewnątrz; zezwolić na minimalny czterogodzinny okres przejściowy.
Worki ze środkiem pochłaniającym wilgoć i rejestratory termohigrometrów należy umieszczać wewnątrz opakowań w celu zapewnienia pełnego zakresu monitorowania środowiska. W przypadku nietypowych wahań odbiorcy mogą ocenić ryzyko przed rozpakowaniem i przygotować się do ponownej kontroli precyzyjnej.
Zasady operacji na poziomie milimetra podczas załadunku i rozładunku

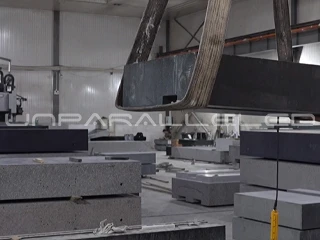

UNPARALLELED wymusza rygorystyczne specyfikacje dotyczące podnoszenia: - Liny stalowe nigdy nie powinny dotykać bezpośrednio powierzchni granitowych; stosować nylonowe pasy do podnoszenia o szerokości większej lub równej 100 mm. - Rozmieść punkty podnoszenia równomiernie, aby zapewnić zrównoważone obciążenie. Zastosuj dedykowane belki podnoszące dla platform dłuższych niż 6 m; kąt podnoszenia nie może przekraczać 60 stopni. ‑ Prędkość lądowania nie powinna przekraczać 0,5 m na minutę, z ręcznym buforowaniem w przypadku kontaktu z ziemią. ‑ W przypadku obsługi wózka widłowego widły muszą całkowicie wystawać pod platformę i być pokryte gumowymi podkładkami.
„Nasi starsi operatorzy często porównują obsługę granitowej platformy do trzymania noworodka: stabilnie i delikatnie” – ilustruje inżynier.
Obowiązkowy okres aklimatyzacji po przyjeździe
Nawet przy doskonałym transporcie nie uruchamiaj platformy natychmiast po przybyciu. UNPARALLELED zaleca następujące kroki:
Utrzymuj platformę w środowisku o stałej temperaturze i wilgotności przez co najmniej 24 godziny, aby zapewnić pełną aklimatyzację do wilgotności cieplnej.
Przetrzyj powierzchnie bezwodnym etanolem i niestrzępiącą się szmatką, aby usunąć kurz i pozostałości oleju.
Ponownie sprawdź dokładność za pomocą poziomic elektronicznych i interferometrów laserowych. Kontynuuj instalację dopiero wtedy, gdy płaskość, prostoliniowość i inne wskaźniki odpowiadają specyfikacjom fabrycznym.
Wniosek
W produkcji ultraprecyzyjnej nawet odchylenia w skali mikronowej mogą obniżyć jakość produktu końcowego. Jak stwierdzono w polityce jakości UNPARALLELED:Żadne wymagania nie są zbyt rygorystyczne dla inżynierii zorientowanej na precyzję. Od wydania fabrycznego po końcową dostawę, platformy z granitu metrologicznego ucieleśniają dążenie całej branży do najwyższej precyzji. Tylko poprzez doskonalenie każdego szczegółu obsługi możemy zachować jego ciężko wypracowaną wydajność na poziomie nanometrów.
