UNPARALLELED LTD jest jednym z wiodących producentów i dostawców zespołów prowadnic liniowych w Chinach. Dzięki bogatemu doświadczeniu serdecznie zapraszamy do zakupu zaawansowanego zespołu prowadnic liniowych wyprodukowanego w Chinach tutaj z naszej fabryki. Przyjmujemy również zamówienia niestandardowe.
Podczas budowania-szybkich stopni pozycjonowania półprzewodników lub suwnic do kontroli optycznej sterowanie ruchem jest tak niezawodne, jak płaszczyzna odniesienia, po której się porusza. Mikroskopijne odchylenia mechaniczne przekładają się bezpośrednio na rozmycie ogniskowej, opóźnienie czujnika i błędy kalibracji.

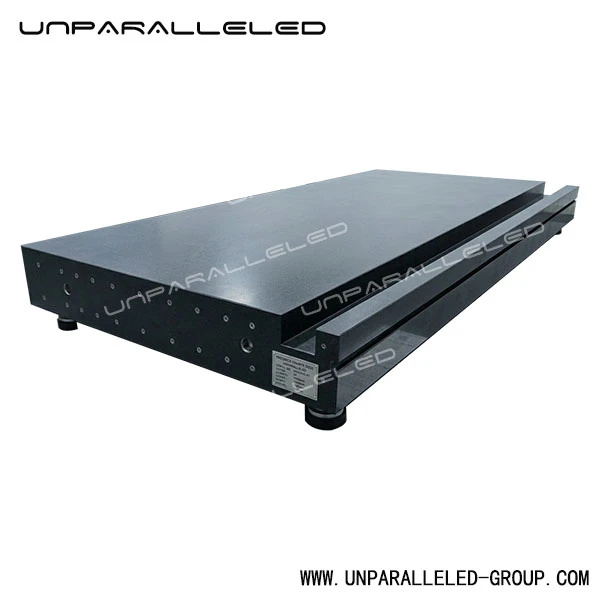

Podstawa łożysk powietrznych UNPARALLELED® Ultra-Precision Granite łączy w sobie stabilność geologiczną naszego ekskluzywnego czarnego granitu-o dużej gęstości z-niestandardowymi liniowymi prowadnicami. Zaprojektowany z myślą o ruchu bez tarcia, ten monolityczny zespół służy jako podstawa konstrukcyjna dla najbardziej wymagających na świecie zastosowań w pomieszczeniach czystych. Usuwając histerezę mechaniczną, zależność od smarowania i zużycie łożysk tradycyjnych prowadnic stalowych, zapewniamy standard odniesienia na całe życie, który utrzymuje tolerancje na poziomie-nanometrów w ciągłych,-cyklach przyspieszania.
Dlaczego UNPARALLELED® naturalny czarny granit?
Nie wszystkie kamienie są sobie równe. Chociaż wielu regionalnych producentów polega na bardziej miękkich, tańszych szarych marmurach, które wypaczają się pod wpływem zmian środowiskowych, my zajmujemy bezkompromisowe stanowisko przeciwko substytucjom materiałów.
Każda podstawa jest wydobywana z naszych wybranych rezerw UNPARALLELED® Black Granite. Materiał ten charakteryzuje się-bardzo dużą gęstością wynoszącą około 3100 kg/m3 i zawiera gęstą, zazębiającą się strukturę krystaliczną bogatą w kwarc. Zapewnia niewiarygodnie niski współczynnik rozszerzalności cieplnej (CTE), do dziesięciokrotnie większe tłumienie drgań w porównaniu ze stalą konstrukcyjną oraz całkowitą odporność na rdzę i korozję chemiczną. Jest dosłownie starzony przez Ziemię przez miliony lat, aby zagwarantować zerowe wewnętrzne naprężenia szczątkowe.
kontrola jakości
Specyfikacje techniczne i standardy
Jesteśmy jedynym producentem w branży posiadającym jednocześnie certyfikaty ISO 9001, ISO 45001, ISO 14001 i CE. Każdy zespół jest przetwarzany w naszym obiekcie o powierzchni 10 000 m²,-o kontrolowanym klimacie (20 stopni ± 0,1 stopnia), zbudowanym na fundamencie antywibracyjnym-klasy wojskowej o grubości 1000 mm, aby zapewnić całkowitą izolację naszych pomiarów od hałasu otoczenia.
| Parametr techniczny | Wartość specyfikacji | Zgodność ze standardami |
| Rodzaj materiału | Prawdziwy czarny granit UNPARALLELED® | Gęstość: ≈ 3100 kg/m3 |
| Tolerancja płaskości | Poziom poniżej-mikrona/nanometra- (do klasy 000) | DIN 876 / ASME GGG-P-463C |
| Prostoliniowość szyny prowadzącej | < 1.0μm over 1000 mm | Metrologia zweryfikowana za pomocą lasera Renishaw |
| Chropowatość powierzchni (Ra) | Mniej niż lub równo 0,1 μm (wykończenie lustrzane) | Cyfrowy profil chropowatości Mitutoyo |
| Wkładki gwintowane | Płytki ze stali nierdzewnej/inwaru- | Postprodukcja epoksydowana-, aby zapobiec naprężeniom |
| Maksymalna waga komponentu | Do 100 ton (jednoczęściowy blok) | W pełni zintegrowany udźwig suwnicy |
| Maksymalne pojedyncze wymiary | 20 m × 4 m × 1 m (konfigurowalny) | Obrabiane na światowej klasy-centrach szlifierskich |
usługi
Podstawowe zalety wydajności
- Zintegrowana schodkowa-gąsienica powietrzna: precyzyjnie-szlifowane boczne ramię umożliwia-krążkom powietrznym jednoczesne odniesienie się do płaszczyzny poziomej i pionowej. Zapewnia to bezbłędną kontrolę pochylenia, przechylenia i odchylenia ruchomych wózków.
- Bez tarcia,-bezobsługowa żywotność: ponieważ łożyska powietrzne unoszą się na cienkiej warstwie powietrza pod ciśnieniem (5 - 10μm), nie ma kontaktu fizycznego. Dokładność konstrukcyjna granitowej prowadnicy pozostaje taka sama w dniu 10 000, jak pierwszego dnia.
- Weryfikacja-stanu-metrologii-: nie zgadujemy precyzji,-my ją udowadniamy. Używając szwajcarskich-różnicowych niwelatorów elektronicznych WYLER (0,5 µm) i interferometrów laserowych firmy Renishaw, mapujemy każdy mikrometr płaskości. Każdy zespół jest dostarczany z certyfikatem kalibracji identyfikowanym przez Krajowe Instytuty Metrologii.
- Kompatybilny z pomieszczeniami czystymi i próżnią: Ta granitowa podstawa, wolna od mechanicznych smarów, smarów i odgazowujących polimerów, jest gotowa do bezpośredniej integracji ze środowiskami litografii półprzewodników klasy 1 ISO i fabrykami płytek.
certyfikaty
Typowe zastosowania przemysłowe
- Litografia półprzewodników i kontrola płytek (AOI/X-Ray)
- Współrzędnościowe maszyny pomiarowe (CMM) i stacje metrologiczne
- Mikro-łoża obróbkowe z laserem femtosekundowym i pikosekundowym
- Silnik liniowy z wieloma-stopniami pozycjonowania XY
- Perowskitowe powłoki do ogniw słonecznych i sprzęt do inspekcji baterii litowych
Często zadawane pytania
Dlaczego do prowadnic powietrznych preferowany jest czarny granit zamiast syntetycznych odlewów mineralnych?
Chociaż odlewy mineralne (granit epoksydowy) zapewniają doskonałe tłumienie drgań konstrukcyjnych łóż maszyn CNC, zawierają one spoiwa polimerowe, które mogą ulegać chemicznemu starzeniu, pełzaniu lub wydzielaniu gazów pod próżnią. W przypadku bezwzględnych płaszczyzn odniesienia mieszczących się w tolerancjach sub-mikronowych naturalny czarny granit pozostaje lepszy pod względem geograficznym, ponieważ nie ma wewnętrznych naprężeń strukturalnych i nie zmienia się przez dziesięciolecia użytkowania.
Jak zapewnić, że gwintowane wkładki metalowe nie wypaczają granitu z biegiem czasu?
Tradycyjne mechaniczne kotwy rozprężne wprowadzają ogromne, miejscowe naprężenia, które zniekształcają otaczającą płaską powierzchnię. W naszych pomieszczeniach czystych wiercimy precyzyjne, ponadgabarytowe kieszenie i zabezpieczamy nasze wkładki ze stali nierdzewnej lub wkładek Invar-o niskiej rozszerzalności przy użyciu opatentowanych żywic epoksydowych o niskim{{2}skurczu. To izoluje granit od naprężeń montażowych.
Czy możemy dostosować układ otworów montażowych i wymiary całkowite?
Tak. Dysponujemy niestandardowymi centrami szlifiersko-obróbczymi CNC, które są w stanie obsłużyć pojedyncze bloki o długości do 20 m. Wykonujemy niestandardowe wzory otworów,-rowki T, rowki podciśnieniowe i dodatkowe szyny prowadzące bezpośrednio na podstawie rysunku CAD.
Poproś o wycenę techniczną (Przewodnik po zapytaniach ofertowych)
- Aby pomóc naszemu zespołowi inżynieryjnemu w zapewnieniu dokładnej i szybkiej wyceny, prosimy o przygotowanie następujących szczegółów zapytania:
Rysunki CAD: Preferowane formaty to .STEP, .IGS lub .PDF przedstawiające krytyczne wymiary i tolerancje.
Docelowa dokładność: Określ wymagany stopień płaskości (np. DIN 876 stopień 00) i wymagania dotyczące prostości szyny.
Wymagania dotyczące płytki: rozmiar gwintu, głębokość i docelowa siła-wyciągania, jeśli ma to zastosowanie.
Środowisko zastosowania: temperatura pracy, ograniczenia wilgotności, klasa pomieszczenia czystego lub poziomy próżni.
